在電氣行業，有很多類型的配電柜，像我們常見的配電柜就有GCS、GCK、MNS、GGD。但是你知道它們有什么區別嗎?下面由榮盛電氣的工作人員為大家分享GCS、GCK、MNS、GGD配電柜的區別?

　　1、GCS、GCK、MNS、GGD的不同和共同點：

　　GGD 是固定柜，GCK、GCS、MNS 是抽屜柜/固定分隔柜。

　　GCK 柜和 GCS、MNS 柜抽屜推進機構不同;

　　GCS 柜只能做單面操作柜，GCS 設計較大電流只能做到 4000A

　　MNS 柜能夠做雙面操作柜，柜深 800mm、1000mm，能夠做到 6300A

　　單元：

　　GCK、GCS 較小抽屜單元 1/2 模數,MNS(ABB 技術)小抽屜單元 1/4 模數。

　　母線：

　　MNS 和 GCS 的程度母線都是后出線與前左的抽屜單元、前右的電纜出線室有隔板隔開，他們的垂直母線是組裝在阻燃型塑料功用板中(先市場中有經濟型為母線夾用塑料板罩住垂直銅排)。而 GCK 程度母線是設在柜頂上，垂直母線沒有阻燃型塑料功用板，電纜出線可后出，也可做成右側電纜室出線，但抽屜推進機構和 GCS、MNS 不同，相對簡單。

　　抽屜：

　　GCS 至少只能有 1/2 抽屜，MNS 有 1/4 抽屜，MNS 抽屜另有聯鎖機構，而 GCS 只是開關自身有。

　　2、GCS 與 MNS 的區別：

　　- 原產地不同：GCS 是國內自主設計開發的。MNS 是從 ABB 公司引進的。GCS 是從 96年開端投放市場，很多方面都是仿照 MNS，例如程度母線，進出線方式等。

　　- 鋼型拼裝不同：GCS 是由 8MF(KS)型鋼拼裝而成，而 MNS 是由 C(KB)型鋼拼裝的。

　　- 從強度上講 GCS 要優于 MNS。但是從美觀上講，MNS 要比 GCS 美觀，很多廠家都采用 C型材做 GCS。GCS 原始設計較大電流只能做到 4000A，而 MNS 能夠到達更高，經過很多改良 GCS 如今到達 6300A。

　　- 抽屜機構不同：GCS 采用旋轉推進機構(CJG-1~3)，而 MNS 采用的是大聯鎖。相比之下 GCS 抽屜比 MNS 抽屜插拔更省力一點。

　　- 裝置模數不同：MNS 柜裝置模數是 25mm 而 GCS 是 20mm，GCS 建議可做 11 層抽屜，MNS 能夠做 9 層，但是 MNS 能夠做雙面柜(正反兩均裝抽屜)。因而 GCS 建議可做 22 個抽屜，而 MNS 可做 72 個抽屜(GCS 沒四分之一單元抽屜而 MNS 有)。MNS 在小電流方面有優勢。而 GCS 在大電流方面有一些優勢。

　　3、各種型號開關柜優缺陷：

　　大致而言：抽出式柜較省中央，維護便當，出線回路多，但造價貴;而固定式的相對出線回路少，占地較多。假如客戶提供的地點太少，做不了固定式的要改為做抽出式。

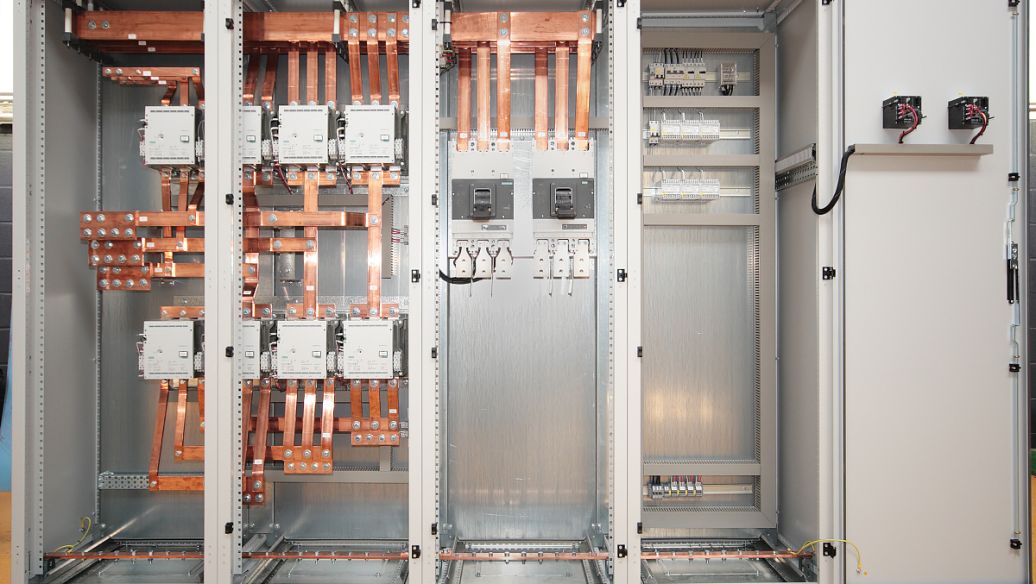

　　GGD 型交流低壓開關柜：該開關柜具有機構合理，裝置維護便當，防護性能好，分?jǐn)嗖拍芨叩葍?yōu)點，容量大，分段才能強，動穩定性強，電器計劃適用性廣等優點，可作為換代產品運用。

　　缺陷：回路少，單元之間不能恣意組合且占空中積大，不能與計算機聯絡。

　　GCK配電柜且具有分?jǐn)嗖拍芨摺訜岱€(wěn)定性好、構造先進合理、電氣計劃靈敏、系列性、通用性強、各種計劃單元恣意組合。一臺柜體，包容的回路數較多、儉省占空中積、防護等級高、平安牢靠、維修便當?shù)葍?yōu)點。

　　缺陷：程度母線設在柜頂垂直母線沒有阻燃型塑料功用板，不能與計算機聯絡。

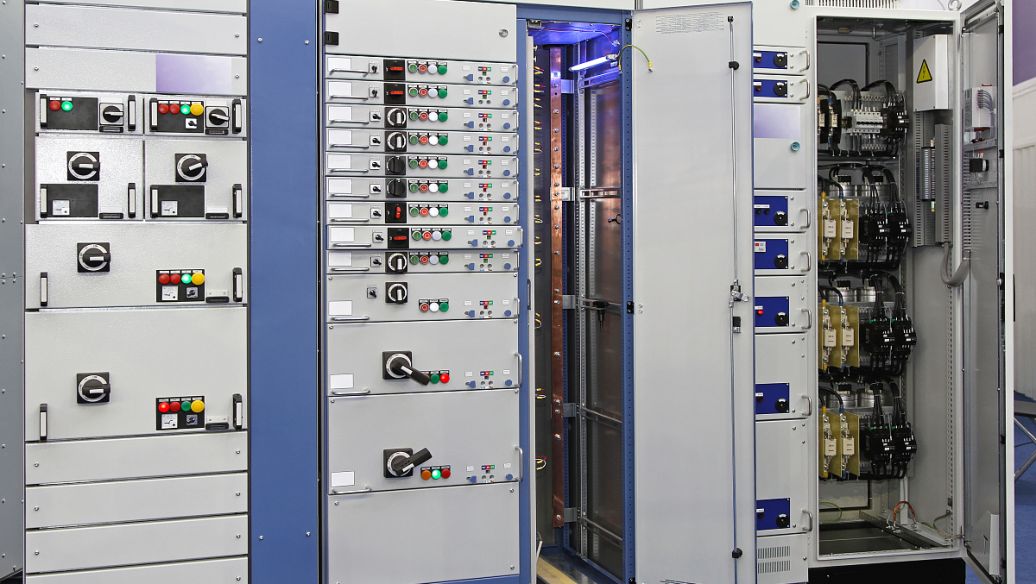

　　GCS 低壓抽出式開關柜：具有較高技術性能指標、可以順應電力市場開展需求，并可與現有引進的產品競爭。依據平安、經濟、合理、牢靠的準繩設計的新型低壓抽出式開關柜，還具有分?jǐn)?、接通才能高、動熱穩定性好、電氣計劃靈敏、組合便當、系列性適用性強、構造新穎、防護等級高等特性。

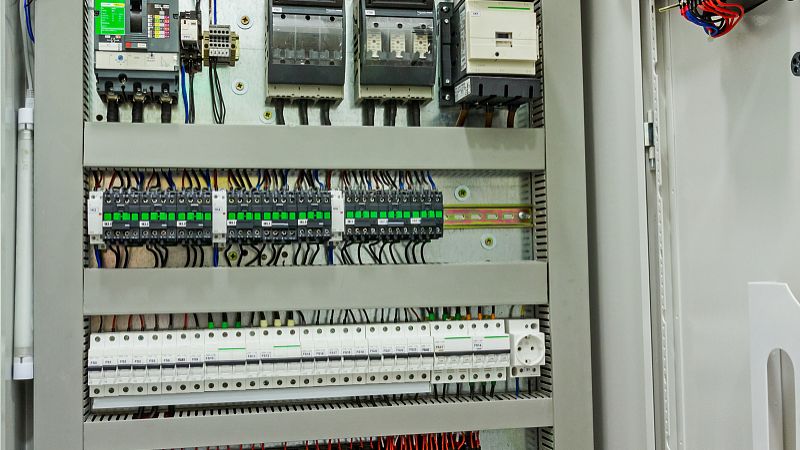

　　MNS 系列產品優點：

　　設計緊湊：以較小的空間能合納較多的功用單元。

　　構造通用性強，組裝靈敏：以 25mm 為模數的 C 型型材能滿足各種構造方式、防護等級及運用環境的請求。采用規范模塊設計：分別可組成維護、操作、轉換、控制、調理、指示等規范單元，用戶可依據需求恣意選用組裝。

　　技術性能高。主要參數到達當代國際技術程度。

　　緊縮場地。三化水平高，可大大緊縮貯存和運輸預制造的場地。

　　裝配便當。不需求特殊復雜性
